4奈米混凝土滲透防水劑     4日本帝歐奈米光觸媒塗料

BIG RC-NANO TECT 防水用
本公司的「混凝土改質劑」不但具備「優異防水效果」與「防止混凝劣化」等各項功能，同時也是一項低單價且施工效率佳、持久性卓越的新產品。採用以最新的奈米科技(微細化技術)發展出來的「奈米等級」硅酸鹽，在各種使用環境下都可以充分發揮出奈米科技基本原理之「滲透到RC表面→充填到空隙→形成玻璃固化體」的作用，不但能夠滿足業主與施工單位的需求，未來更可望成為RC建築上不可或缺的產品。
1. 填滿混凝土內部的毛管空隙，不論從內部或從外面，都可以發揮防水的效果。
2. 即使是使用在將經常處於潮濕或是積水狀態的混凝土，也一樣可以達到防水的效果(各種凹槽與水槽的施工等)。
3. 有效的對外牆的裂縫進行施工(從磁磚表面)。(也可以從PC板施工）
4. 防止新建築施工時因供水造成的異常膨脹、防止劣質ＲＣ的早期碳酸化（中性化造成的劣化）。
5. 抑制風化現象（白樺現象）的發生。
6. 讓混凝土的多孔特性變得更平滑，提高底漆的效果。
7. 可以使用在所有含有水泥質（cement）的部分。

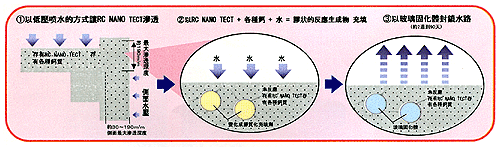

·●本公司的混凝土改良劑基本原理（水路封鎖效果）　圖１
5放大圖

以BIG RC-NANO TET 達到防水效果
本產品的防水效果可分為利用填滿空隙達到「封鎖水路效果」（參見圖１）、以及施工後內存在軀體材料與內部發生的縫隙等產生反應的「自我修補效果」（參見圖２）。主要的作用是讓主成分硅酸鹽滲透到混凝土內部的深層（垂直方向為１９０ｍｍ），與混凝土內部的各種鈣產生反應，讓膠質狀的反應生成物填滿空隙與水路。該膠質狀的反應生成物在之後的二到十二週再形成玻璃固化體，在結構體上形成厚的防水層，並有持續長久效果之特性。

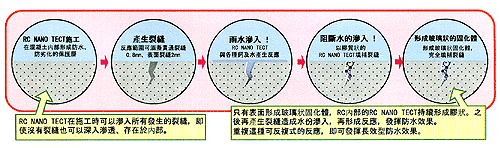

·● 自我修補效果可以長時間發揮防水、防止劣化的效果　圖２
5放大圖

修補防水底材
較大的破損或是裂縫2mm(貫穿0.8mm)以上的裂縫等以砂漿修補。
(注意)
(注意) 		RC與其他材料的結合處請另行處理。
RC溫度在5°C以下、40°C以上時，無法施工。

保 護
在鋼製門窗、玻璃、扶手、落水管等加以包裝保護。
(注意) 磁磚表面的塗裝請先事前先進行試驗，確認是否有色斑或是白樺現象。

清潔、 洗淨
以低壓、高壓洗淨機或是刷子等清除塗抹面的污垢，防止乾燥，以促進RC NANO TECT的滲透性。
(注意) 清潔時，請勿使用酸性清潔劑。

第一次RC NANO TECT 施工
原液以水稀釋二倍，以噴霧器或是滾筒、刷毛等均勻擦拭塗抹面。
(稀釋液為0.15公升/平方公尺)
塗抹後請放置一小時。
(注意) 原液請邊攪拌邊稀釋。

第一次
噴水、濕潤養生
保持在用手觸摸略為有黏綢狀況。乾燥太快時，應噴水保持濕潤的狀態。
(注意) 已經稀釋得塗料也必須邊攪拌邊稀釋。

第二次RC NANO TECT 施工
原液以水稀釋二倍，以噴霧器或是滾筒、刷毛等均勻塗抹。
(稀釋液為0.1公升/平方公尺)

第二次
噴水、濕潤養生
保持在用手觸摸略為有黏綢狀況。乾燥太快時，應噴水保持濕潤的狀態。塗抹後請放置一小時。

洗淨殘留劑、修飾
充分澆水，以刷子等清除塗抹面的RC NANO TECT。表面最好不要殘留黏液。

最後的確認
施工完成後，以清水清洗RC NANO TECT造成的黏著污垢，將保護資材清除後，完成施工。
6
6
6
6
6

使用上的注意事項
• 請依照使用方法正確操作。
• 使用時請穿戴護具(保護手套、保護眼鏡、口罩等)，作業後請確實漱口、洗手。
• 施工前後氣溫可能降至5°C以下或可能下與或下雪時，請停止施工。
• 請依照標準規格充份攪拌再使用。
應變處理
• 滲入眼睛時，請立即用水沖洗，立即就醫。
• 接觸到皮膚時，用水或溫水沖洗。
• 誤飲時請喝下大量水或是食鹽水，催吐後立即送醫。
搬運上的注意事項
• 搬運或是卸貨時，請確認內容物有無漏出，注意防止翻倒、掉落與破壞包裝。
• 卸貨時亦同。
保管時的注意事項
• 保管時避免陽光直接照射。
廢棄上的注意事項
• 內容物與容器廢棄時，請依據環保法規處理，或是委託合格的廢棄物處理業者處理。
環保上的注意事項
• 避免污染環境流入海洋、河川、沼澤、下水道、公共水域等時，可能造成大範圍的污染，處理時請小心避免環境污染。一旦流入河川、水域時，請與環保局聯絡。


● 保護施工(注意玻璃與金屬表面)

注意玻璃面

注意金屬面
本劑是採用液狀物的噴灑方式施工，所以會產生飛散。因此，必須實施保護作業，請避免在風大的日子施工。



● 洗淨(增加滲透效果)

洗淨前的施工面

洗淨後的施工面
隙縫或是凹凸部位的灰塵污垢會降低施工效果。先洗淨在施工更能夠提高滲透，提早實現防水效果。同時，延長時效，提昇混凝土的耐用度。



● 修補(增加防水效果)

填縫斷裂、混凝土破損

修補後(砂漿填補)
搭配一般填補作業更能夠提高防水效果。請勿僅針對問題部分施工，修補後應對施工部份塗抹，修補後應對施工面進行全面施工。



● 有水的狀況下(不必完全排除水份)

經常有水的狀態
即時是經常保持潮濕狀態得施工處也只要暫時露出施工面進行塗抹即可達到完美效果。
*露出的地方必須清洗乾淨。


5TOP
Best view with 800 X 600. All copyright by YOUNG-FA. Power & Design by AboutNIC.
